Холодильне обладнання під контролем — з телефона
Температура камер, відтайка, компресори, частотники й аварії — в одному застосунку. Плата FridgeConsole підключається до шини RS485 вашого обладнання і сама виходить на зв'язок із сервером.
Усе, що видно на пульті в машинному відділенні — і більше

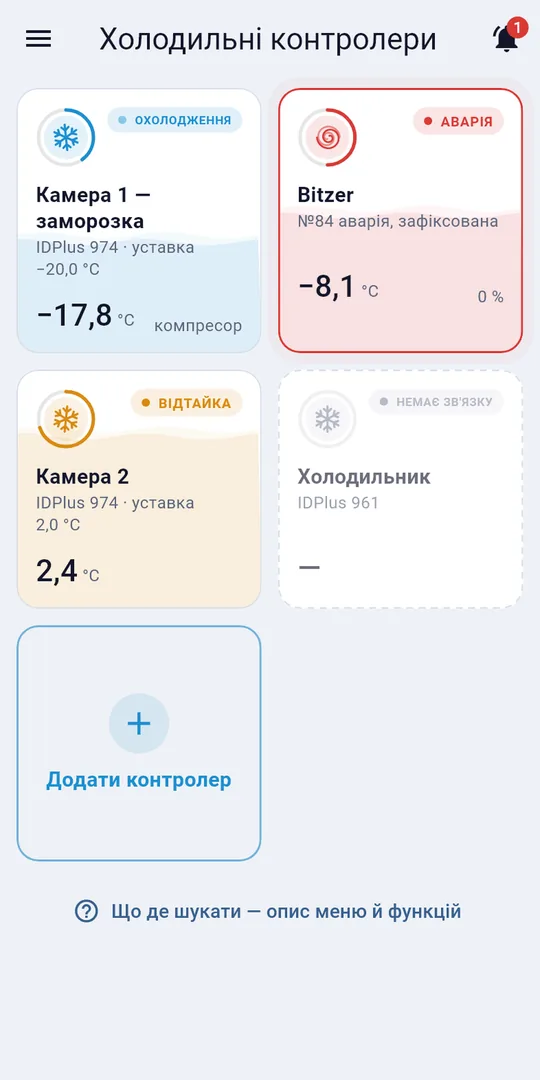

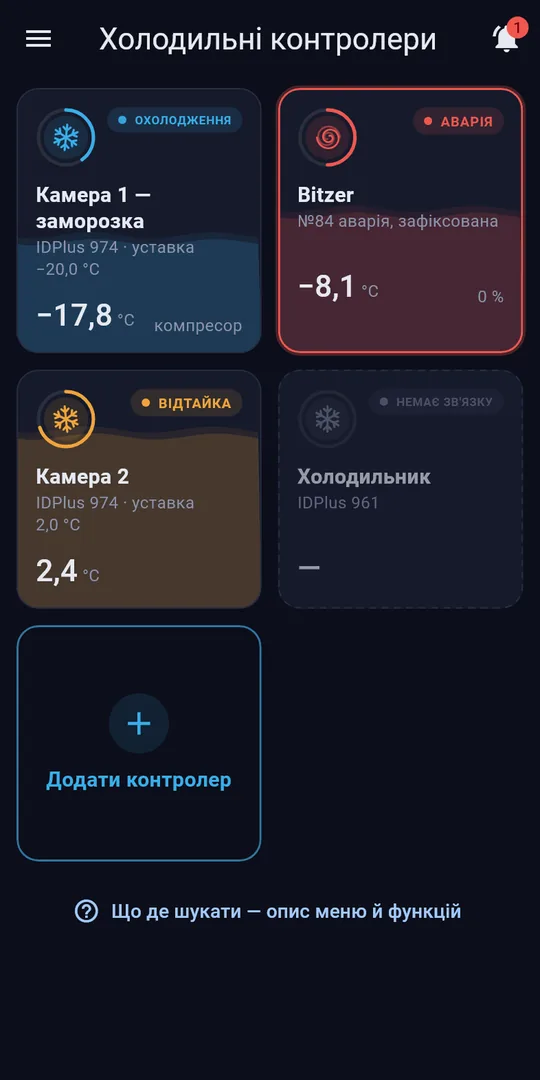

Стан усього обладнання на одному екрані
Охолодження, відтайка, аварія, немає зв'язку — кольором і анімацією на кожній кнопці.
Сповіщення за 2 хвилини
У застосунку, веб і Telegram.
Керування з підтвердженням
Живлення, відтайка, уставка, режими частотника.
Історія і звіти PDF
Доба, тиждень, місяць; мінімум, максимум, пуски компресора.
Резервні копії налаштувань
Перенесення на новий контролер — спершу «було → стане».

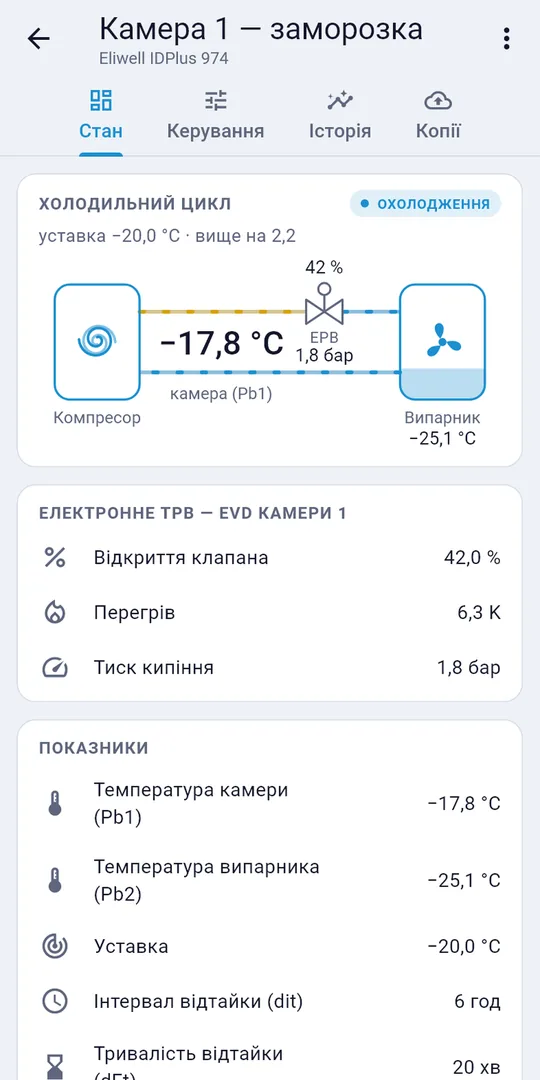

Схема холодильного циклу
Компресор ⇄ випарник для Eliwell: температура камери й випарника, вентилятори, ТРВ або електронне ТРВ CAREL EVD з відкриттям і тиском кипіння.
Безпека за замовчуванням
Що підключається
Плата FridgeConsole — шлюз Modbus RTU на шині RS485. Формат кадру на шині спільний; для CAREL EVD і XY-MD плата перемикає формат лише для їхньої адреси.
Eliwell IDPlus 974 / 961
Pb1, Pb2, компресор, відтайка, вентилятори, аварії. Живлення, відтайка, SEt, dit, dEt, dSt.
Eliwell EWRC 500 NT
Pb1, Pb2, двері, світло, аварії. Живлення, світло, відтайка, уставка.
Bitzer CM-RC-02
Стан, тиски, SST, продуктивність, напрацювання. Дозвіл пуску, продуктивність, скидання аварії.
CHINT NVF5 · SANYU SX1000
Частота, струм, напруга, аварія. Стоп / ручний / авто за температурою — регулятор на самій платі.
CAREL EVD evolution
Відкриття клапана, тиск і температура кипіння, перегрів.
XY-MD02 / 03 / 04
Температура й вологість. Зміна адреси датчика — у меню плати.
Датчики NTC ×2
Температура щита, камери чи конденсатора; поправка й згладжування.
Danfoss
Температури, стани компресора й відтайки, аварії, основні команди.
НезабаромDixel
Температури, стани компресора й відтайки, аварії, основні команди.
НезабаромВід клеми RS485 до вашого телефона
Плата FridgeConsole стоїть поруч з обладнанням і сама виходить на зв'язок. На об'єкті не потрібні біла IP-адреса, відкриті порти чи комп'ютер.
Pb1 · SEt · станModbus RTUWireGuardapi.fridgeconsole.com.uaAndroid · вебТемпература в камері
- Контролер вимірює Pb1 у камері−17,8 °C
- Плата читає регістр контролеракожні 10 с
- Сервер пише історію й перевіряє межіграфік і звіт PDF
- Ви бачите значення на кнопці камерионовлення кожні 2–3 с
Команда «Відтайка»
- Ви натискаєте «Почати відтайку» і підтверджуєтеу застосунку
- Сервер перевіряє, що пристрій ваші записує дію в журнал
- Плата надсилає команду контролеруModbus, функція 16
- Камера переходить у відтайкустан на телефоні — за 2–5 с
Аварія вночі
- Контролер фіксує аваріюабо плата втрачає зв'язок
- Сервер бачить її під час опитуванняі чекає підтвердження 2 хв
- Сповіщення приходить вамзастосунок, веб, Telegram
- Ви бачите причину й можете діятискидання, відтайка, виклик майстра
Підключення й налаштування
Номер плати — останнє число її адреси (наприклад, 11); ключ пристрою XXXX-XXXX-XXXX — на наліпці плати.
01Підключити плату FridgeConsole до Wi-Fi
- Подайте живлення на плату. За хвилину з'явиться мережа
FridgeConsole-XXXX. - Підключіть до неї телефон — відкриється вікно налаштування (або відкрийте
192.168.4.1). - Виберіть Wi-Fi об'єкта, введіть пароль, натисніть «Підключити». Плата покаже адресу й перезапуститься.
- Після перезапуску плата сама підключиться до сервера через захищений тунель.
Мережа FridgeConsole-XXXX з'являється знову, якщо Wi-Fi об'єкта недоступний понад 45 секунд.
02Підключити шину RS485
- A плати — до A (D+) контролерів, B — до B (D−); екран — на GND в одній точці.
- На кінцях довгої лінії — резистори 120 Ом.
- У всіх пристроїв на шині — однакова швидкість і формат кадру, різні адреси (1–247).
03Зареєструватися в застосунку або на сайті
- У застосунку FridgeConsole або на сторінці реєстрації — «Зареєструватися з ключем плати».
- Номер плати, ключ з наліпки, логін, ім'я, пароль (від 8 символів).
- Налаштуйте двофакторний вхід у застосунку-автентифікаторі й збережіть резервні коди.
- На комп'ютері далі можна входити без пароля: у застосунку — «Увійти на комп'ютері», і відскануйте QR-код зі сторінки входу.
04Додати контролер Eliwell IDPlus 974
- На пульті: SET 5 с → PA2 → пароль PS2 (заводський 15) → папка
Add. PtS = d(Modbus); адреса =FAA × 16 + dEA(FAA 0, dEA 14 → адреса 14);PtYіStP— як на шині плати.- У застосунку: «Холодильні контролери» → «Додати контролер» → модель, номер плати, ключ, адреса, 9600, формат.
Сервер перевірить, що контролер відповідає, і лише тоді додасть його.
05Додати Eliwell EWRC 500 NT
- Папка
Add:Adr— адреса,bAU— швидкість (96 = 9600),Pty/StP— як на шині; після зміни — перезапуск живлення. - Далі — «Додати контролер», модель EWRC 500.
06Частотні перетворювачі CHINT NVF5 і SANYU SX1000
- Керування через RS485, адреса частотника, 9600 8E1 (NVF5: F0.01 = 2, Fb.00 — адреса).
- «Частотні перетворювачі» → «Додати частотник». Регулятор працює на самій платі: після додавання увімкніть «Керування частотником» і виберіть режим.
07Датчик температури й вологості XY-MD02 / 03 / 04
- Заводська адреса — 1, формат лише 8N1. Підключайте нові датчики по одному.
- Змінити адресу: меню плати «Датчики температури» → у рядку датчика «Адреса пристрою» = поточна адреса, «Змінити адресу в датчику» = нова → «Записати в датчик».
- Вимкніть і ввімкніть живлення датчика — тільки тоді він бере нову адресу.
- У застосунку: «Інше обладнання» → «Додати обладнання» → XY-MD02/03/04.
08Резервна копія налаштувань і перенесення
- Сторінка пристрою → вкладка «Копії» → «Зробити копію».
- На новому контролері тієї ж моделі: «Перенести сюди» → таблиця «зараз → стане» → «Записати».
- Параметри з позначкою * діють після вимкнення й увімкнення живлення контролера. Адреса й швидкість Modbus не переносяться.
09Сповіщення в Telegram
Профіль → «Прив'язати Telegram» → відкрийте посилання або QR-код → «Start». Аварії й втрата зв'язку ваших пристроїв надходитимуть у Telegram.
FridgeConsole для Android
Живі кнопки пристроїв, схема циклу, керування, історія, резервні копії й сповіщення.
Розрахунок теплопритоків холодильних камер
Потрібна холодопродуктивність Qx кожної камери й усього об'єкта — за методикою TBal, українською, без реєстрації.
.tbal.jsonОнлайн-версія зберігає розрахунки у вашому браузері. Програма для Windows 10 / 11 — 1,4 МБ, встановлення без прав адміністратора.
